Туннельная ИК электрическая сушка с конвекцией

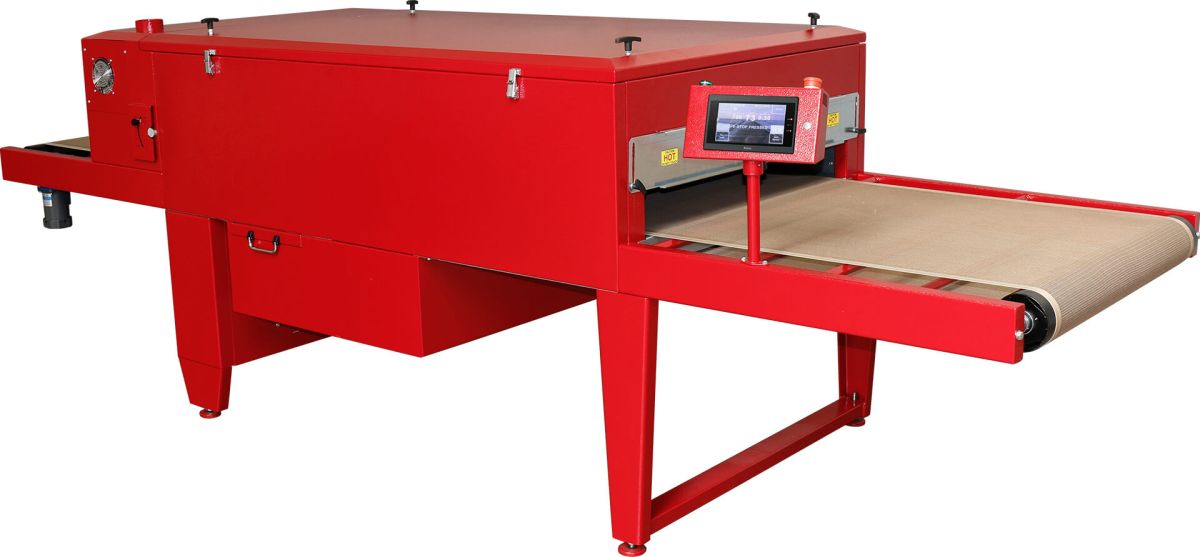

Туннельная сушка ULTRA
  • ULTRA - профессиональная туннельная сушка для финишного отверждения трафаретных красок на текстиле и листовых материалах. Принудительная вентиляция с циркуляцией горячего воздуха позволяет работать не только с пластизолевыми и силиконовыми, но также с водными, вытравными и сольвентными красками. Керамические ИК излучатели создают равномерный нагрев по всей площади конвейерной ленты и энергоэффективно поддерживают заданную температуру. Сенсорная панель управления позволяет регулировать все параметры, сохранять их в шаблоны, а также удобно мониторить температуру, скорость, электропотребление и пр.

  • Конструкция
    • Высокоэффективные ИК керамические излучатели с равномерным расположением над транспортёрной лентой
    • Циркуляция горячего воздуха до 12 циклов/мин за счёт 12.7см воздуходувки
    • Четыре маховика для регулировки высоты нагревательной конструкции
    • Регулировка высоты входа/выхода из термотуннеля для сушки материалов разной толщины
    • Термопара встроенная в керамический излучатель для индикации текущей температуры с погрешностью +/-1°C
    • Теплоизолированная конструкция с двойными стенками и внутренней оцинковкой
    • Транспортёрная лента из стекловолокна с тефлоновым покрытием и термостойкостью до 260°C
    • Электропривод движения транспортёрной ленты для плавного регулируемого хода
    • Высокопрочные конвейерные ролики с регулировкой силы натяжения ленты
    Панель управления
    • Сенсорная панель с цветным дисплеем 7" и русифицированным интерфейсом
    • Память на 16 рабочих шаблонов с настройками
    • Цифровая регулировка температуры (10-510°C) и скорости транспортёрной ленты
    • Режим автокорректировки скорости ленты при указании необходимого времени сушки
    • Переключатель направления движения транспортёрной ленты
    • Функция работы по расписанию с указанием времени автозапуска, обеденного перерыва, а также автовыключения (с возможностью продления по 30 минут)
    • Режим ожидания с регулировкой времени включения и механической кнопкой для пробуждения
    • Индикатор заданной/текущей температуры, а также нагревания/ожидания керамических излучателей
    • Индикатор вращения/остановки ленты, текущей скорости и направления движения
    • Раздел дневной и общей статистики с индикацией электропотребления, а также времени прогрева и работы
    Безопасность
    • Режим автоматического безопасного завершения работы с остановкой ленты только после понижения температуры
    • Трёхцветный маяк с индикацией рабочего процесса или неисправности
    • Звуковая система оповещения при превышении заданной температуры
    • Две кнопки экстренной остановки по обе стороны транспортёрной ленты
    • Режим тестирования воздуходувки и керамических излучателей с определением неисправности по зонам
    • Маркировка «CE» о соответствии стандартам качества и безопасности Европейского союза
    • Сертификат «UL» о соответствии стандартам качества и безопасности США
    Опции
    • Охлаждающий модуль на выходе из термотуннеля для снижения температуры материала (угол наклона до 40° в обе стороны)
    • Длина/ширина термотуннеля и зоны загрузки/съёма по индивидуальному запросу
    • Две независимые транспортёрные ленты с индивидуальным управлением
  •   UED-3606-13000 UED-3610-23400 UED-4810-29250 UED-6010-39000
    Ширина ремня 92см 92см 122см 152см
    Длина термокамеры 183см 288см 288см 288см
    Длина входа/выхода 150см 300см 300см 300см
    Кол-во керамических нагревателей 20шт 36шт 45шт 60шт
    Скорость сушки 400-600шт/ч 550-800шт/ч 700-950шт/ч 900-1200шт/ч
    Макс. потребляемая мощность 13кВт 23.4кВт 29.25кВт 39кВт
    Эл. питание (1Фаза) 208-230В, 50Гц, 64А - - -
    Эл. питание (3Фазы) 208-230В, 50Гц, 37А 208-230В, 50Гц, 72А 208-230В, 50Гц, 83А 208-230В, 50Гц, 110А
    Габариты Длина - 333см Длина - 588см Длина - 588см Длина - 588см
