Ручной двухъярусный карусельный станок для печати на текстиле

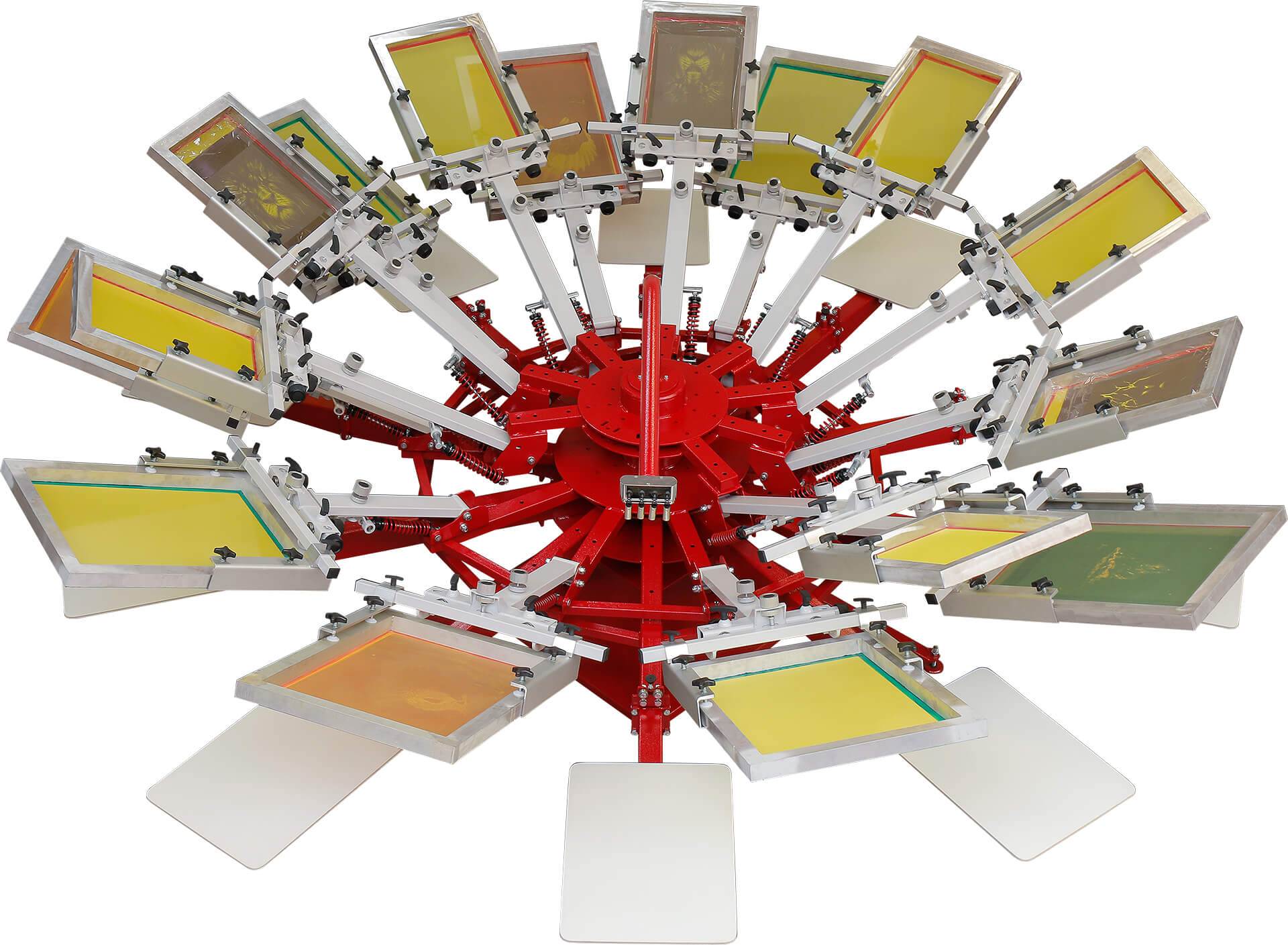

Карусельный станок DOUBLE DECKER 16/10

  • DOUBLE DECKER - уникальная двухъярусная ручная карусель для печати на текстиле и других материалах. Конструкция спроектирована с расстановкой печатных голов на двух уровнях в равном количестве, тем самым не увеличивая диаметр станка. Конфигурации доступны от 10 до 16 печатных голов. Формат печати составляет 53x71см при рамах размером 66x91см. Боковые зажимы рам и усиленная конструкция обеспечивают скоростную работу без каких-либо колебаний. Точная трёхосевая микроприводка гарантирует максимальное совмещение цветов. Для удобного позиционирования материала интегрировано лазерное устройство с 4-мя крестами. Возможность опускания целого ряда голов одновременно позволяет задействовать дополнительных операторов и значительно ускорить процесс печати больших тиражей.

  • Конструкция
    • Формат печати до 53x71см при размере рам 66x91см
    • Конфигурации 10голов/6столов, 12голов/8столов, 14голов/8столов и 16голов/10 столов
    • Двухъярусная конструкция с равным делением голов (первая половина на нижнем уровне, вторая на верхнем)
    • Уловители с двухрядными подшипниками для точного совмещения голов/столов
    • Мощный центральный вал и роликовые подшипники для лёгкого вращения и остановки голов/столов
    • Лазерное устройство с 4-мя независимыми линиями для позиционирования материала
    • Совместимость с системой скоростной приводки ARME™
    Печатные головы
    • Боковые держатели рам для усиления стабильности при печати
    • Микроприводка по 3-м осям (вдоль, поперёк, вращение)
    • Индивидуальная регулировка печатного зазора на каждой голове
    • Опускание ряда голов одновременно для ускорения печати
    • Прорезиненные пружины (2шт/секцию) с регулировкой силы натяжения для плавного подъёма/опускания голов
    • Регулировка положения боковых держателей для установки рам разных размеров
    • Механические зажимы рам с поворотными ножками для фиксации без сдвигов
    Печатные столы
    • Алюминиевые низкопрофильные печатные столы с термостойким резиновым покрытием
    • Стандартный формат столов 41х56см
    • Усиленные упоры столов для минимизации колебаний при высоком давлении ракеля
    • Четырёхточечная регулировка параллельности каждого печатного стола
    • Держатели столов слайдерного типа для быстрой установки и съёма (совместимы с M&R)
    Безопасность
    • Маркировка «CE» о соответствии стандартам качества и безопасности Европейского союза
    • Сертификат «UL» о соответствии стандартам качества и безопасности США
    Опции
    • Пневматическая фиксация рам с 4-мя цилиндрами на голову
    • Вакуумная система со столами и насосом для печати на листовых материалах
    • Держатель столов пружинного типа для моментального съёма
    • Задний держатель для установки рам большей ширины (для всех или отдельных секций)
    • Расширение для печати номеров на спортивной одежде и их точного позиционирования
    • Столы для лицевых защитных масок; Столы с фиксацией для курток; Маленькие столы для детской одежды; Столы для печати на одном или двух рукавах; Столы с выемкой для застёжек; Столы с фиксацией для зонтов; Столы для карманов; Столы для CD-дисков; Столы для канцелярских папок на кольцах
  •   DD-1006 DD-1208 DD-1408 DD-1610
    Конфигурация 10 голов, 6 столов 12 голов, 8 столов 14 голов, 8 столов 16 голов, 10 столов
    Макс. формат печати 533x711мм 533x711мм 533x711мм 533x711мм
    Макс. формат рамы 660x914мм 660x914мм 660x914мм 660x914мм
    Стандартные паллеты 406x558мм 406x558мм 406x558мм 406x558мм
    Диаметр (с учётом рам) 296см 306см 306см 360см
  •  Double_Decker.pdf
    (Тип: Брошюра, Размер: 1 Мб)
