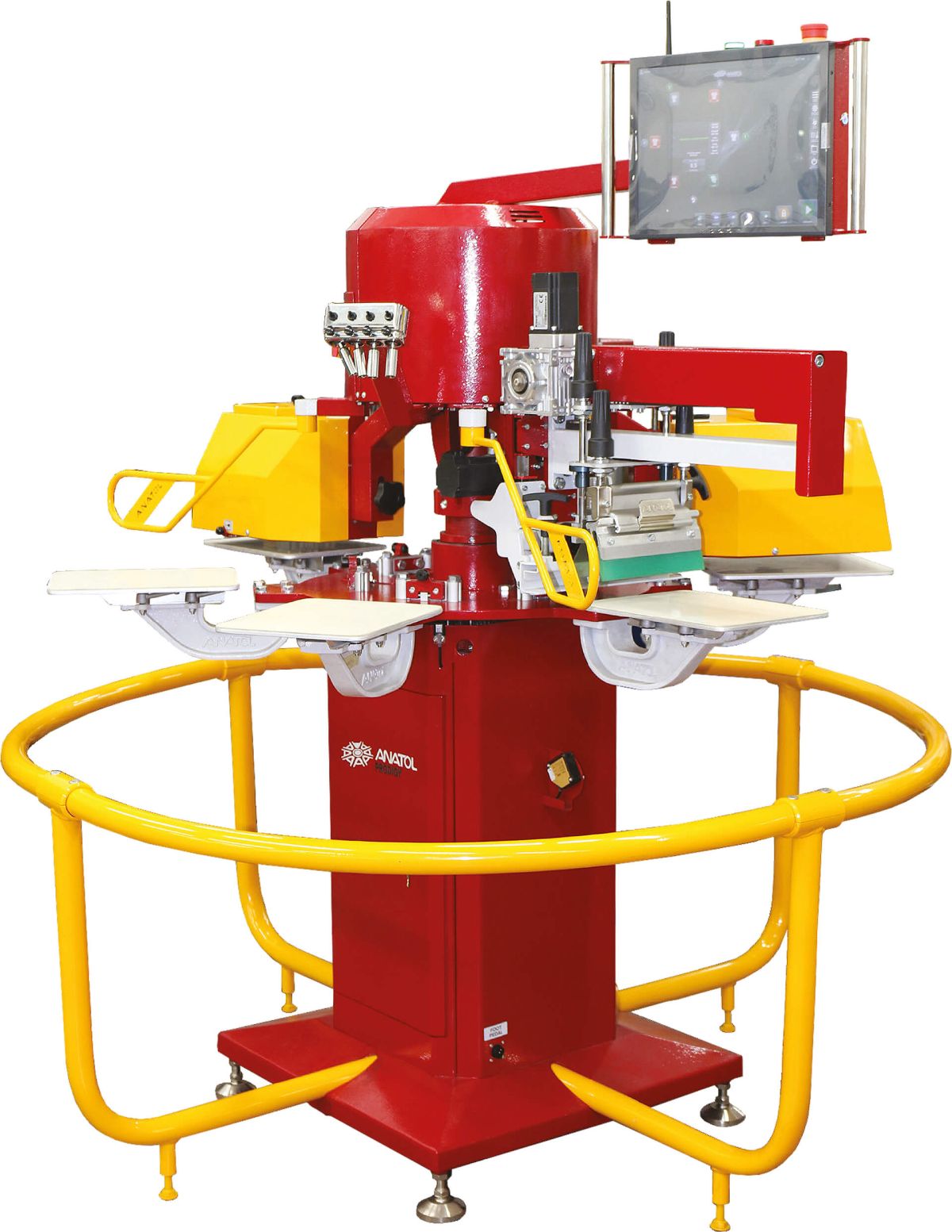

PRODIGY
Автоматический мини-карусельный станок для печати на текстиле
PRODIGY - автоматическая карусель сверхкомпактного размера для нанесения небольших изображений на текстиль. Диаметр станка составляет всего 161см с форматом печати 20x20см и 221см с форматом 25x30см. Для работы компрессор не требуется, за счёт полностью электромеханической конструкции на основе сервоприводов. Конфигурация может оснащаться от 1 до 5 печатных голов, которые максимально точно совмещаются трёхосевой микроприводкой. Встроенные флеш сушки с мощными кварцевыми лампами и конвекционным обдувом дают возможность работы с любыми типами красок на максимальной скорости. Большая сенсорная панель управления с русифицированным интерфейсом позволяет раскрыть весь функционал карусели, а для обновлений программного обеспечения и дистанционной техподдержки встроен модуль Wi-Fi.
Мини-карусель может быть как основным станком в печатном цеху, так и вспомогательным - позволяя разгрузить классические большеформатные машины. Скорость печати составляет до 1700 штук/час. За счёт эргономичной конструкции даже один оператор будет работать с максимальной эффективностью и удобством. Широкий ассортимент печатных столов позволяет адаптироваться к маркировке футболок, печати на защитных масках, носках, перчатках, нижнем белье, экологичных текстильных пакетах и многом другом.
Конструкция
- Формат печати 20x20см (с рамами 30х44см) или 25x30см (с рамами 43х60см)
- Конфигурации от 2голов/6столов/2флеш до 4голов/8столов/4флеш
- Сервопривод подъёма/опускания печатных голов
- Сервопривод вращения печатных столов
- Сервопривод хода и давления ракелей/контрракелей
- Полностью электромеханическая конструкция, не требующая дорогостоящей и сложной в уходе пневмосистемы с цилиндрами, трубками, компрессором и чиллером
- Максимальная механическая скорость печати до 1700шт/ч
Панель управления
- Новое Сенсорная панель с цветным дисплеем 15" и русифицированным интерфейсом
- Новое Модуль Wi-Fi для автообновлений программного обеспечения, а также дистанционного подключения техподдержки для решения неполадок
- Новое Память для сохранения шаблонов с настройками
- Мультипринт система с возможностью выставления до 9 прокатов ракеля
- Функция дополнительного орошения для печати быстросохнущими водными красками
- Кнопка для автоповорота столов на пол-оборота для чистки сетки или проверки отпечатка
- Режим предварительного прогрева столов за счёт 80-ти индексаций с промежуточным подсушиванием по 2с при 100% мощности
- Режим программирования до 4-х печатных циклов для одного изделия (с независимой регулировкой количества прокатов ракеля и длительности подсушивания)
- Режим тестовой печати с автовозвратом стола в изначальную позицию для проверки отпечатка
- Счётчик с возможностью установки текущего тиража, а также индикации общего пробега
- Индикатор текущей ориентировочной скорости печати (в десятках/час)
Печатные головы
- Задние держатели рам с прижимом по всей ширине для усиления стабильности при печати
- Микроприводка по 3-м осям (вдоль, поперёк, вращение)
- Индивидуальная регулировка скорости печати и орошения с панели управления карусели
- Регулировка зоны печати и общей длины хода ракельной каретки с панели управления карусели
- Регулировка угла наклона ракелей и контрракелей (0°-30° с шагом 5°)
- Индивидуальная регулировка давления ракелей и контрракелей
- Индивидуальная регулировка печатного зазора на каждой голове
- Мгновенная установка/съём ракелей и контрракелей с помощью специальных креплений
Печатные столы
- Алюминиевые низкопрофильные печатные столы с термостойким резиновым покрытием
- Держатели столов слайдерного типа для быстрой установки и съёма
- Индексация столов по и против часовой стрелки, на пол оборота, а также вручную
- Лазерное устройство с 4-мя независимыми линиями для позиционирования материала и изображения
- Датчик наличия/отсутствия футболок на столах (или других длинных материалов)
- Регулировка скорости и ускорения вращения печатных столов
- Регулировка задержки индексации для подстраивания под рабочий темп оператора
Флеш сушки
- Интегрированная конструкция с маховиками для регулировки высоты
- Кварцевые галогенные ИК лампы с быстрым стартом и затуханием
- Две рабочие зоны ламп с индивидуальным переключением с панели управления карусели
- Вентиляторы c конвекцией для эффективной сушки водных, вытравных и сольвентных красок
- Маховик для регулировки скорости циркуляции горячего воздуха
- Регулировка времени сушки и мощности излучения с панели управления карусели
- Режим предварительного прогрева ламп до поворота печатного стола под флеш
- Фильтрующая съёмная сетка от пыли и мелких частиц
Безопасность
- Защитная стойка по всему периметру карусели
- Защитные барьеры в зоне загрузки и съёма материала
- Механическая кнопка экстренной остановки на центральной панели управления
- Два световых индикатора для оповещения о готовности к работе (зелёный), сброса позиции индексатора (мигающий зелёный) или неисправности (красный)
- Звуковое оповещение перед началом вращения столов (с регулировкой длительности)
- Маркировка «CE» о соответствии стандартам качества и безопасности Европейского союза
- Сертификат «UL» о соответствии стандартам качества и безопасности США
Комплектация
- Комплект алюминиевых ракеледержателей с ракельным полотном
- Комплект алюминиевых контрракелей с “крыльями” для удержания краски в зоне печати
Опции
- Добавление/удаление печатных голов и флеш сушек для создания нужной конфигурации
- Ножная педаль для работы в п/а режиме или пропуска печати
- Печатный стол скруглённый для защитных масок, с пружинной фиксацией материала, рабочая зона 25x15см
- Печатный стол прямоугольный, с пружинной фиксацией материала, рабочая зона 22x22см или 25x30см
| PRO-6/2-0808 | PRO-8/3-0808 | PRO-10/4-0808 | |
|---|---|---|---|
| Конфигурация | 2 головы, 6 столов, 2 флеш | 3 головы, 8 столов, 3 флеш | 4 головы, 10 столов, 4 флеш |
| Приводы | Серво подъём Серво вращение Серво печать |
Серво подъём Серво вращение Серво печать |
Серво подъём Серво вращение Серво печать |
| Макс. формат печати | 203x203мм | 203x203мм | 203x203мм |
| Макс. формат рамы | 304х444мм | 304х444мм | 304х444мм |
| Стандартные паллеты | 231х304мм | 231х304мм | 231х304мм |
| Макс. скорость печати | 1700 циклов/час | 1700 циклов/час | 1700 циклов/час |
| Компрессор | |||
| Эл. питание (1Фаза) | 208-230В (AC), 50/60Гц, 22А | 208-230В (AC), 50Гц, 30А | 208-230В (AC), 50Гц, 46А |
| Эл. питание (3Фазы) | - | - | 208-230В (AC), 50Гц, 27А |
| Габариты | Диаметр - 161см, Высота - 181см | Диаметр - 171см, Высота - 181см | Диаметр - 196см, Высота - 181см |
| Вес нетто | 300кг | 350кг | 400кг |
| PRO-6/2-1012 | PRO-8/3-1012 | PRO-10/4-1012 | |
|---|---|---|---|
| Конфигурация | 2 головы, 6 столов, 2 флеш | 3 головы, 8 столов, 3 флеш | 4 головы, 10 столов, 4 флеш |
| Приводы | Серво подъём Серво вращение Серво печать |
Серво подъём Серво вращение Серво печать |
Серво подъём Серво вращение Серво печать |
| Макс. формат печати | 254x304мм | 254x304мм | 254x304мм |
| Макс. формат рамы | 431х609мм | 431х609мм | 431х609мм |
| Стандартные паллеты | 279х414мм | 279х414мм | 279х414мм |
| Макс. скорость печати | 1700 циклов/час | 1700 циклов/час | 1700 циклов/час |
| Компрессор | |||
| Эл. питание (1Фаза) | 208-230В (AC), 50Гц, 47А | 208-230В (AC), 50Гц, 68А | 208-230В (AC), 50Гц, 90А |
| Эл. питание (3Фазы) | 208-230В (AC), 50Гц, 27А | 208-230В (AC), 50Гц, 39А | 208-230В (AC), 50Гц, 50А |
| Габариты | Диаметр - 221см, Высота - 181см | Диаметр - 237см, Высота - 181см | Диаметр - 260см, Высота - 186см |
| Вес нетто | 500кг | 600кг | 700кг |
