Автоматический карусельный станок начального уровня для печати на текстиле

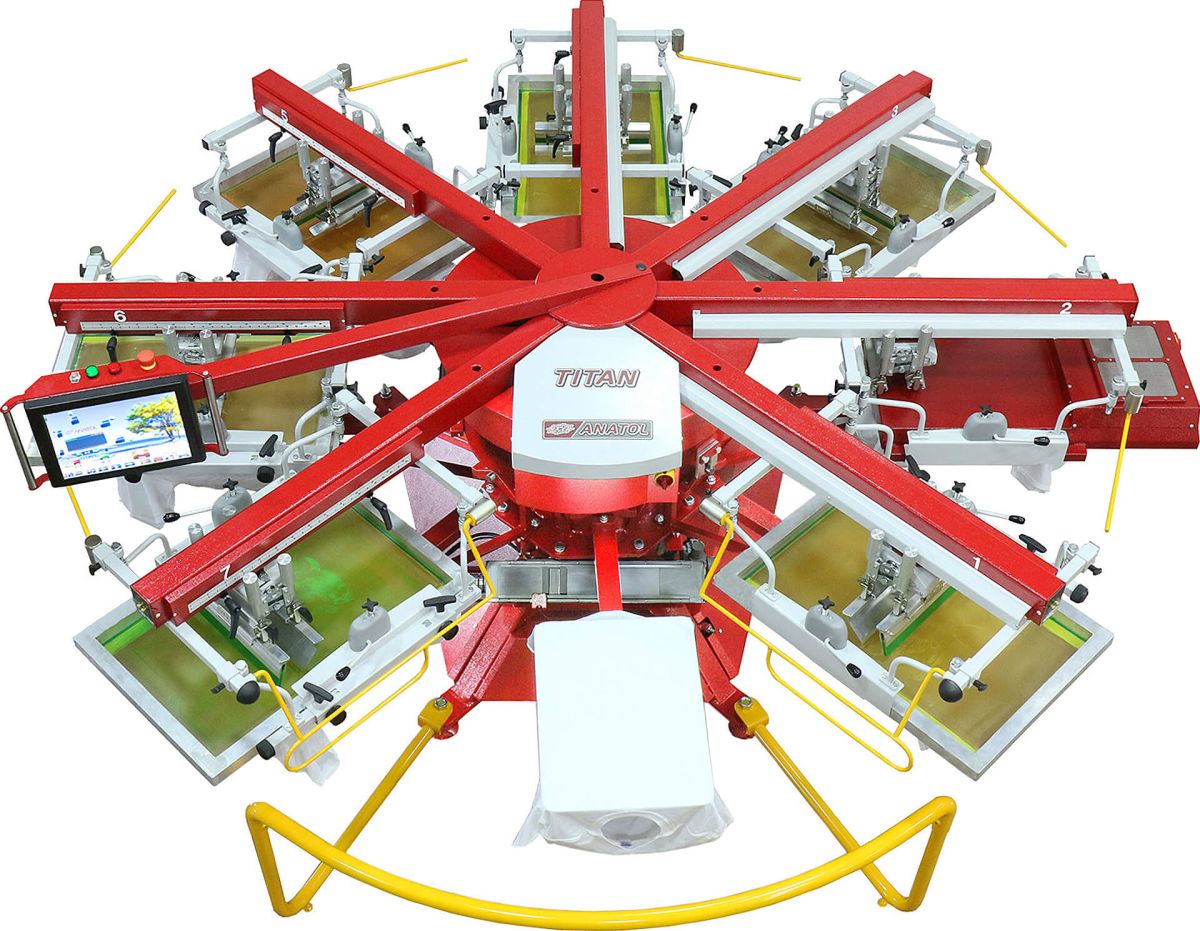

Карусельный станок TITAN
  • TITAN - бюджетный автоматический станок карусельного типа. Базовая комплектация оснащается пневмоприводами вращения, подъёма и печати. При этом на одну печатную секцию приходится всего 2 пневмоцилиндра (вместо классических 10-12), что значительно снижает расход сжатого воздуха, а также упрощает техническое обслуживание. Данная модель поставляется с форматом печати среднего размера - 38x40см или 40x45см. Доступны конфигурации от 6 до 12 столов с соответствующим количеством печатных голов. Для максимальной эргономики в секцию съёма материала может быть установлена дополнительная "нечётная" печатная голова, которую в любой момент можно отключить поднятием в вертикальное положение. Для совмещения цветов предоставляется трёхосевая микроприводка с удобными увеличительными стёклами. Печатный зазор регулируется центральным механическим цилиндром с уникальными для данной индустрии 68-ю параметрами. Для позиционирования материала и изображения в секцию загрузки материала установлен лазер с двумя крестами.

    Карусель TITAN оснащается панелью управления с большим сенсорным дисплеем 15" и подвижным креплением для перемещения к любой рабочей секции. За функционал отвечает современная операционная система Aries™ 2-го поколения с русифицированным интерфейсом. Интегрированный Wi-Fi модуль позволяет устанавливать бесплатные автообновления, а также даёт возможность техническому специалисту подключаться удалённо для оперативного решения проблем.

  • Конструкция
    • Стандартные форматы печати 38x40см и 40x45см
    • Конфигурации от 4голов/6столов до 10голов/12столов
    • Пневмопривод подъёма/опускания печатных столов
    • Пневмопривод вращения печатных столов
    • Пневмоприводы хода ракельных кареток
    • Пневматическое давления ракелей/контрракелей
    Панель управления
    • Сенсорная панель с большим цветным дисплеем 15"
    • Передвижное крепление панели управления для перемещения к любой голове
    • Новое Современная многофункциональная операционная система Aries™ 2‑го поколения (онлайн симулятор доступен на https://aries2.anatol.com/)
    • Полностью руссифицированный интерфейс с возможностью переключения на английский или другие языки
    • Модуль Wi-Fi для автообновлений программного обеспечения, а также дистанционного подключения техподдержки для решения неполадок
    • Память для сохранения шаблонов с настройками тиража (с указанием названия и даты создания, поиском)
    • Полная визуализация конфигурации карусельного станка с индикацией активированных печатных голов и флеш сушек для текущего тиража
    • Возможность установки индикации цвета краски для каждой печатной головы (по системе Pantone®, RGB или CMYK) в соответствии с текущим тиражом
    • Счётчик с возможностью установки текущего тиража, а также индикации количества отпечатков за весь день, пропущенных изделий и общего пробега
    • Индикатор текущей ориентировочной скорости печати (в десятках/час)
    • Возможность создания индивидуальных пользовательских профилей с различными правами доступа и личной статистикой для каждого оператора
    • Раздел техобслуживания с уведомлениями по мере эксплуатации определённого количества печатных циклов, а также пошаговыми инструкциями
    • Интегрированное руководство по эксплуатации для быстрого ориентирования оператора
    • Возможность изменения фоновых обоев рабочего стола, стиля иконок, а также чувствительности сенсорного экрана
    Панель управления (флеш)
    • Регулировка температуры сушки (0-190°C), а также времени сушки (0-10с) после набора заданной температуры
    • Режим поддержания мощности (0-100%) за указанное время (0-10с) между циклами
    • Функция предварительного прогрева столов с указанием времени (1-4с) и количества циклов (1-10), либо температуры при включённом датчике
    • Режим ожидания (1-100с) с удержанием минимальной мощности при приостановке печати
    • Возможность отключения датчика температуры для регулировки мощности излучения
    • Установка двух значений времени сушки (в пределах 0.1-10с) с возможностью моментального переключения между ними
    • Регулировка мощности излучения в пределах 0-100%
    • Ручной принудительный старт для теста образцов
    • Автораспознавание промежуточных сушек при подключении соединительным кабелем
    Печатные головы
    • Боковые держатели трафаретных рам с быстрой фиксацией с помощью двух зажимных рычагов
    • Регулировка положения держателя рамы для работы с печатными формами разных размеров
    • Новое Микроприводка по 3-м осям (вдоль, поперёк, вращение) с защитными/увеличительными стёклами
    • Механическая центральная регулировка печатного зазора (68 параметров, от 0 до 10.1мм)
    • Индивидуальная регулировка скорости печати и орошения с панели управления карусели
    • Регулировка хода ракельной каретки за счёт передвижных сенсоров
    • Регулировка угла наклона ракелей и контрракелей (0°-30° с шагом 5°)
    • Индивидуальная регулировка давления ракелей и контрракелей
    • Мгновенная установка/съём ракелей и контрракелей с помощью специальных креплений
    • Режим тестовой печати с автовозвратом стола в изначальную позицию для проверки отпечатка
    • Режим "Мультипринт" с возможностью печати в несколько слоёв (до 10 прокатов ракеля)
    • Функция дополнительного орошения для печати быстросохнущими водными и сольвентными красками
    • Кнопка принудительного перемещения запечатываемого материала под выбранную голову
    • Режим автозавершения печати тиража с поэтапным отключением голов и флеш сушек
    Серво-вращение столов (опция)
    • Замена стандартного пневмопривода вращения столов на продвинутый сервопривод
    • Индексация столов как по, так и против часовой стрелки
    • Функция автоповорота столов на пол-оборота для чистки сетки или проверки отпечатка
    • Режим программирования до 8-ми печатных циклов для одного изделия (с независимой регулировкой количества прокатов ракеля и длительности подсушивания)
    • Режим "Мультипринт Флеш" для печати в несколько слоёв и их попеременного подсушивания на ближайшей флеш секции
    • Регулировка времени сушки (в пределах 0.1-10с) для режима "Мультипринт Флеш"
    • Регулировка скорости и ускорения вращения/возврата печатных столов
    • Регулировка задержки индексации для подстраивания под рабочий темп оператора
    Электропривод печати (опция)
    • Замена стандартных пневмоприводов хода ракельных кареток на электроприводы
    Печатные столы
    • Алюминиевые низкопрофильные печатные столы с термостойким резиновым покрытием (совместимы с M&R)
    • Держатели столов слайдерного типа для быстрой установки и съёма
    • Индексация столов по часовой стрелке
    • Режим опускания столов между прокатами ракеля (к примеру, для печати на материалах большой толщины)
    • Четырёхточечная регулировка параллельности каждого печатного стола
    • Лазерное устройство с 4‑мя независимыми линиями для позиционирования материала и изображения
    Комплектация
    • Комплект алюминиевых ракеледержателей с ракельным полотном (совместимы с M&R)
    • Комплект алюминиевых контрракелей (совместимы с M&R)
    • Кнопка пропуска печати со стороны секции загрузки материала
    Безопасность
    • Защитный барьер в зоне загрузки/съёма материала
    • Защитные барьеры между каждой печатной секцией
    • Механическая кнопка экстренной остановки на центральной панели управления
    • Два световых индикатора для оповещения о готовности к работе (зелёный), сброса позиции индексатора (мигающий зелёный) или неисправности (красный)
    • Звуковое оповещение перед началом вращения столов (с регулировкой длительности)
    • Маркировка «CE» о соответствии стандартам качества и безопасности Европейского союза
    • Сертификат «UL» о соответствии стандартам качества и безопасности США
    Опции
    • Добавление/удаление голов для создания нестандартной конфигурации (5/8, 9/10,..)
    • Функция отключения голов (подъёма в вертикальное положение) для создания дополнительной зоны загрузки и съёма
    • Индивидуальная регулировка печатного зазора на каждой голове
    • Мембранные панели управления на каждой печатной голове
    • Замена стандартных столов 41x56см на комплект под максимальный формат печати
    • Столы различных форм и размеров для печати на любых типах изделий
    • Модификация для прохода станка в узкие дверные проёмы (проход 76см для 6 столов, 84см для 8, 10, 12 столов)
    • Упор для точного центрирования всех печатных столов (для слайдер креплений)
    • Фронтальные держатели трафаретных рам
    • Альтернативные держатели столов пружинного типа для моментального съёма
    • Ножная педаль для работы в п/а режиме или пропуска печати
  •   TITAN-S-4/6-AAA TITAN-S-4/6-ASA TITAN-S-4/6-ASE
    Конфигурация 4 головы, 6 столов 4 головы, 6 столов 4 головы, 6 столов
    Приводы Пневмоподъём
    Пневмовращение
    Пневмопечать
    Пневмоподъём
    Серво вращение
    Пневмопечать
    Пневмоподъём
    Серво вращение
    Электропривод печати
    Макс. формат печати 381x406мм 381x406мм 381x406мм
    Макс. формат рамы 533х711мм 533х711мм 533х711мм
    Стандартные паллеты 406х558мм 406х558мм 406х558мм
    Панель управления Передвижная Передвижная Передвижная
    Компрессор 274л/мин, 6Бар 223л/мин, 6Бар 58л/мин, 6Бар
    Эл. питание (1Фаза) 115В (AC), 50Гц, 2А 208В (AC), 50Гц, 6А 208В (AC), 50Гц, 10А
    Эл. питание (3Фазы) - 208В (AC), 50Гц, 4А 208В (AC), 50Гц, 6А
    Габариты Диаметр - 285см Диаметр - 285см Диаметр - 285см



      TITAN-S-6/8-AAA TITAN-S-6/8-ASA TITAN-S-6/8-ASE
    Конфигурация 6 голов, 8 столов 6 голов, 8 столов 6 голов, 8 столов
    Приводы Пневмоподъём
    Пневмовращение
    Пневмопечать
    Пневмоподъём
    Серво вращение
    Пневмопечать
    Пневмоподъём
    Серво вращение
    Электропривод печати
    Макс. формат печати 381x406мм 381x406мм 381x406мм
    Макс. формат рамы 533х711мм 533х711мм 533х711мм
    Стандартные паллеты 406х558мм 406х558мм 406х558мм
    Панель управления Передвижная Передвижная Передвижная
    Компрессор 365л/мин, 6Бар 314л/мин, 6Бар 68л/мин, 6Бар
    Эл. питание (1Фаза) 115В (AC), 50Гц, 2А 208В (AC), 50Гц, 6А 208В (AC), 50Гц, 11А
    Эл. питание (3Фазы) - 208В (AC), 50Гц, 4А 208В (AC), 50Гц, 7А
    Габариты Диаметр - 310см Диаметр - 310см Диаметр - 310см



      TITAN-S-8/10-ASA TITAN-S-8/10-ASE
    Конфигурация 8 голов, 10 столов 8 голов, 10 столов
    Приводы Пневмоподъём
    Серво вращение
    Пневмопечать
    Пневмоподъём
    Серво вращение
    Электропривод печати
    Макс. формат печати 381x406мм 381x406мм
    Макс. формат рамы 533х711мм 533х711мм
    Стандартные паллеты 406х558мм 406х558мм
    Панель управления Передвижная Передвижная
    Компрессор 404л/мин, 6Бар 76л/мин, 6Бар
    Эл. питание (1Фаза) 208В (AC), 50Гц, 6А 208В (AC), 50Гц, 14А
    Эл. питание (3Фазы) 208В (AC), 50Гц, 4А 208В (AC), 50Гц, 9А
    Габариты Диаметр - 338см Диаметр - 343см



      TITAN-S-10/12-ASA TITAN-S-10/12-ASE
    Конфигурация 10 голов, 12 столов 10 голов, 12 столов
    Приводы Пневмоподъём
    Серво вращение
    Пневмопечать
    Пневмоподъём
    Серво вращение
    Электропривод печати
    Макс. формат печати 381x406мм 381x406мм
    Макс. формат рамы 533х711мм 533х711мм
    Стандартные паллеты 406х558мм 406х558мм
    Панель управления Передвижная Передвижная
    Компрессор 495л/мин, 6Бар 85л/мин, 6Бар
    Эл. питание (1Фаза) 208В (AC), 50Гц, 6А 208В (AC), 50Гц, 16А
    Эл. питание (3Фазы) 208В (AC), 50Гц, 4А 208В (AC), 50Гц, 11А
    Габариты Диаметр - 374см Диаметр - 374см



      TITAN-M-4/6-AAA TITAN-M-4/6-ASA TITAN-M-4/6-ASE
    Конфигурация 4 головы, 6 столов 4 головы, 6 столов 4 головы, 6 столов
    Приводы Пневмоподъём
    Пневмовращение
    Пневмопечать
    Пневмоподъём
    Серво вращение
    Пневмопечать
    Пневмоподъём
    Серво вращение
    Электропривод печати
    Макс. формат печати 406x457мм 406x457мм 406x457мм
    Макс. формат рамы 584х838мм 584х838мм 584х838мм
    Стандартные паллеты 406х558мм 406х558мм 406х558мм
    Панель управления Передвижная Передвижная Передвижная
    Компрессор 278л/мин, 6Бар 223л/мин, 6Бар 58л/мин, 6Бар
    Эл. питание (1Фаза) 115В (AC), 50Гц, 2А 208В (AC), 50Гц, 6А 208В (AC), 50Гц, 10А
    Эл. питание (3Фазы) - 208В (AC), 50Гц, 4А 208В (AC), 50Гц, 6А
    Габариты Диаметр - 295см Диаметр - 295см Диаметр - 295см



      TITAN-M-6/8-AAA TITAN-M-6/8-ASA TITAN-M-6/8-ASE
    Конфигурация 6 голов, 8 столов 6 голов, 8 столов 6 голов, 8 столов
    Приводы Пневмоподъём
    Пневмовращение
    Пневмопечать
    Пневмоподъём
    Серво вращение
    Пневмопечать
    Пневмоподъём
    Серво вращение
    Электропривод печати
    Макс. формат печати 406x457мм 406x457мм 406x457мм
    Макс. формат рамы 584х838мм 584х838мм 584х838мм
    Стандартные паллеты 406х558мм 406х558мм 406х558мм
    Панель управления Передвижная Передвижная Передвижная
    Компрессор 369л/мин, 6Бар 318л/мин, 6Бар 68л/мин, 6Бар
    Эл. питание (1Фаза) 115В (AC), 50Гц, 2А 208В (AC), 50Гц, 6А 208В (AC), 50Гц, 11А
    Эл. питание (3Фазы) - 208В (AC), 50Гц, 4А 208В (AC), 50Гц, 7А
    Габариты Диаметр - 333см Диаметр - 333см Диаметр - 333см



      TITAN-M-8/10-ASA TITAN-M-8/10-ASE
    Конфигурация 8 голов, 10 столов 8 голов, 10 столов
    Приводы Пневмоподъём
    Серво вращение
    Пневмопечать
    Пневмоподъём
    Серво вращение
    Электропривод печати
    Макс. формат печати 406x457мм 406x457мм
    Макс. формат рамы 584х838мм 584х838мм
    Стандартные паллеты 406х558мм 406х558мм
    Панель управления Передвижная Передвижная
    Компрессор 408л/мин, 6Бар 76л/мин, 6Бар
    Эл. питание (1Фаза) 208В (AC), 50Гц, 6А 208В (AC), 50Гц, 14А
    Эл. питание (3Фазы) 208В (AC), 50Гц, 4А 208В (AC), 50Гц, 9А
    Габариты Диаметр - 374см Диаметр - 379см



      TITAN-M-10/12-ASA TITAN-M-10/12-ASE
    Конфигурация 10 голов, 12 столов 10 голов, 12 столов
    Приводы Пневмоподъём
    Серво вращение
    Пневмопечать
    Пневмоподъём
    Серво вращение
    Электропривод печати
    Макс. формат печати 406x457мм 406x457мм
    Макс. формат рамы 584х838мм 584х838мм
    Стандартные паллеты 406х558мм 406х558мм
    Панель управления Передвижная Передвижная
    Компрессор 498л/мин, 6Бар 85л/мин, 6Бар
    Эл. питание (1Фаза) 208В (AC), 50Гц, 6А 208В (AC), 50Гц, 16А
    Эл. питание (3Фазы) 208В (AC), 50Гц, 4А 208В (AC), 50Гц, 11А
    Габариты Диаметр - 412см Диаметр - 412см
