Устройство для автоматического нанесения эмульсии

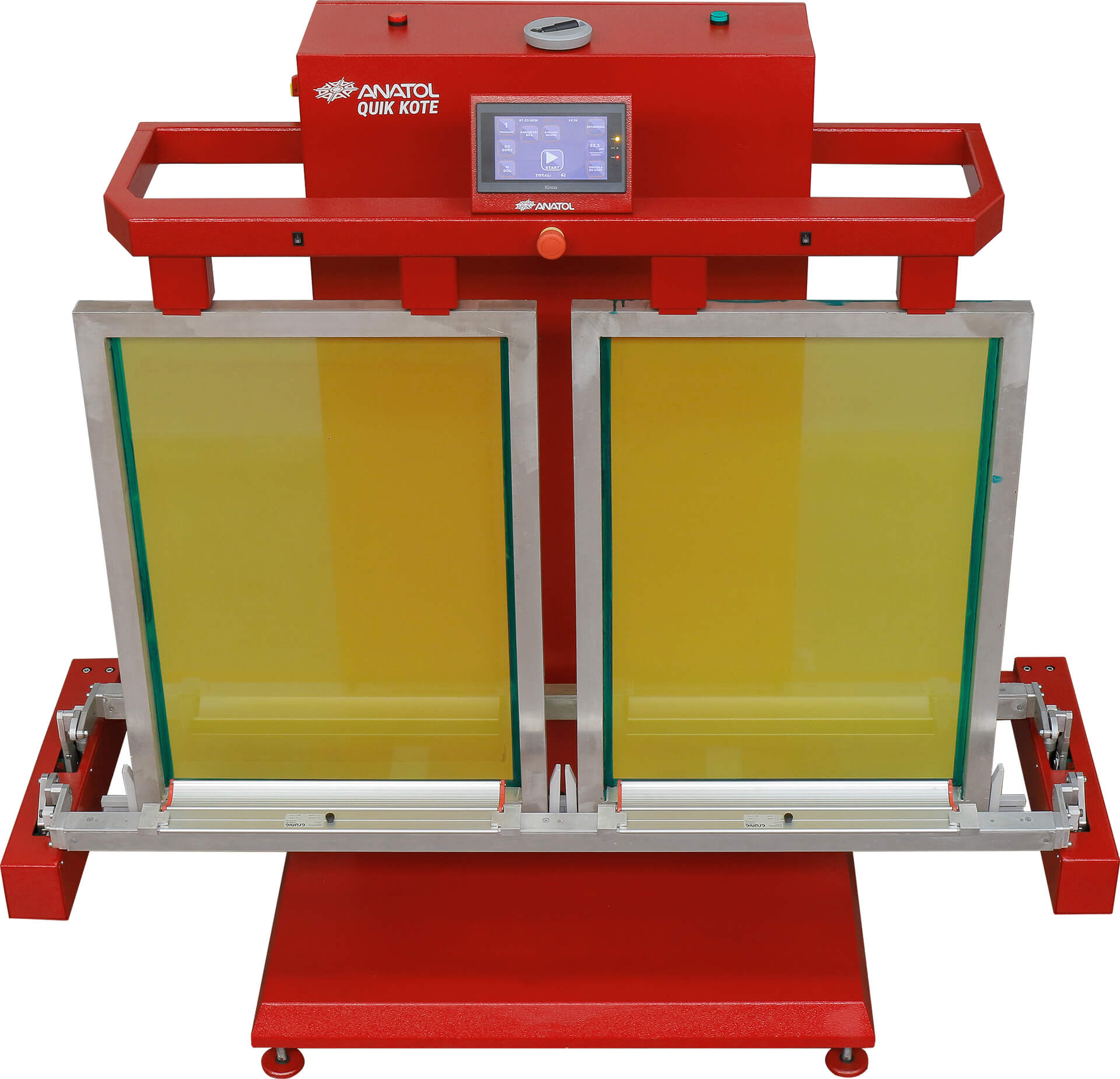

Устройство для нанесения эмульсии QUIK-KOTE
  • Устройство QUIK-KOTE предназначено для профессионального автоматического нанесения эмульсии на трафаретные сетки. Конструкция вмещает две рамы одновременно и позволяет делать двустороннее нанесение в один проход. Интегрированный сервопривод обеспечивает плавнейший ход ракель-кюветы, создавая тем самым максимально равномерный слой с повторяемой толщиной. Сенсорная панель управления предоставляет регулировку всех параметров, а также возможность сохранения их в шаблоны.

  • Конструкция
    • Сервопривод для плавного и контролируемого подъёма/опускания ракель-кювет
    • Пневмоцилиндры с автоторможением для точного перемещения ракель-кювет в рабочее положение
    • Две рабочие секции для нанесения эмульсии на 2 трафаретные рамы одновременно
    • Две ракель-кюветы на секцию для одновременного нанесения на печатную и внешнюю сторону рамы
    • Маховик для регулировки верхнего держателя под разную высоту рам
    • Пневматическая фиксация рам управляемая с помощью ножных педалей
    • Автораспознавание установки рамы неправильной стороной
    Панель управления
    • Сенсорная панель с цветным дисплеем 7.5" и русифицированным интерфейсом
    • Автоматический и Ручной режим работы
    • Память на 15 шаблонов настроек с возможностью указания высоты рамы и толщины её профиля
    • Переключатель функции нанесения эмульсии на одну сторону рамы или на две одновременно
    • Цифровая регулировка начальной позиции ракель-кюветы, линии старта/остановки нанесения, длины смещения, а также количества проходов с печатной и внешней стороны рамы
    • Цифровая регулировка скорости нанесения, смещения и возврата ракель-кюветы (с управляемым ускорением и замедлением)
    • Цифровая регулировка времени задержки перед и после нанесения эмульсии
    • Счётчик общего количества нанесений (с возможностью сброса)
    Комплектация
    • Алюминиевые ракель-кюветы с конструкцией для лёгкой чистки, 4шт
    Безопасность
    • Двухцветный маяк с индикацией рабочего процесса или неисправности
    • Кнопка экстренной остановки на передней панели
    • Маркировка «CE» о соответствии стандартам качества и безопасности Европейского союза
    • Сертификат «UL» о соответствии стандартам качества и безопасности США
  •   QUIK-KOTE
    Формат рамы 53x71см (мин), 66х109см (макс)
    Толщина рамы 2x2см (мин), 3.8x3.8см (макс)
    Компрессор 7Бар
    Макс. потребляемая мощность 0.85кВт
    Электропитание 208-240В, 50Гц, 1Ф, 4А
    Габариты Ш-172см, В-173см, Г-70см
    Вес нетто 230кг
