Автоматический овальный станок для печати на текстиле

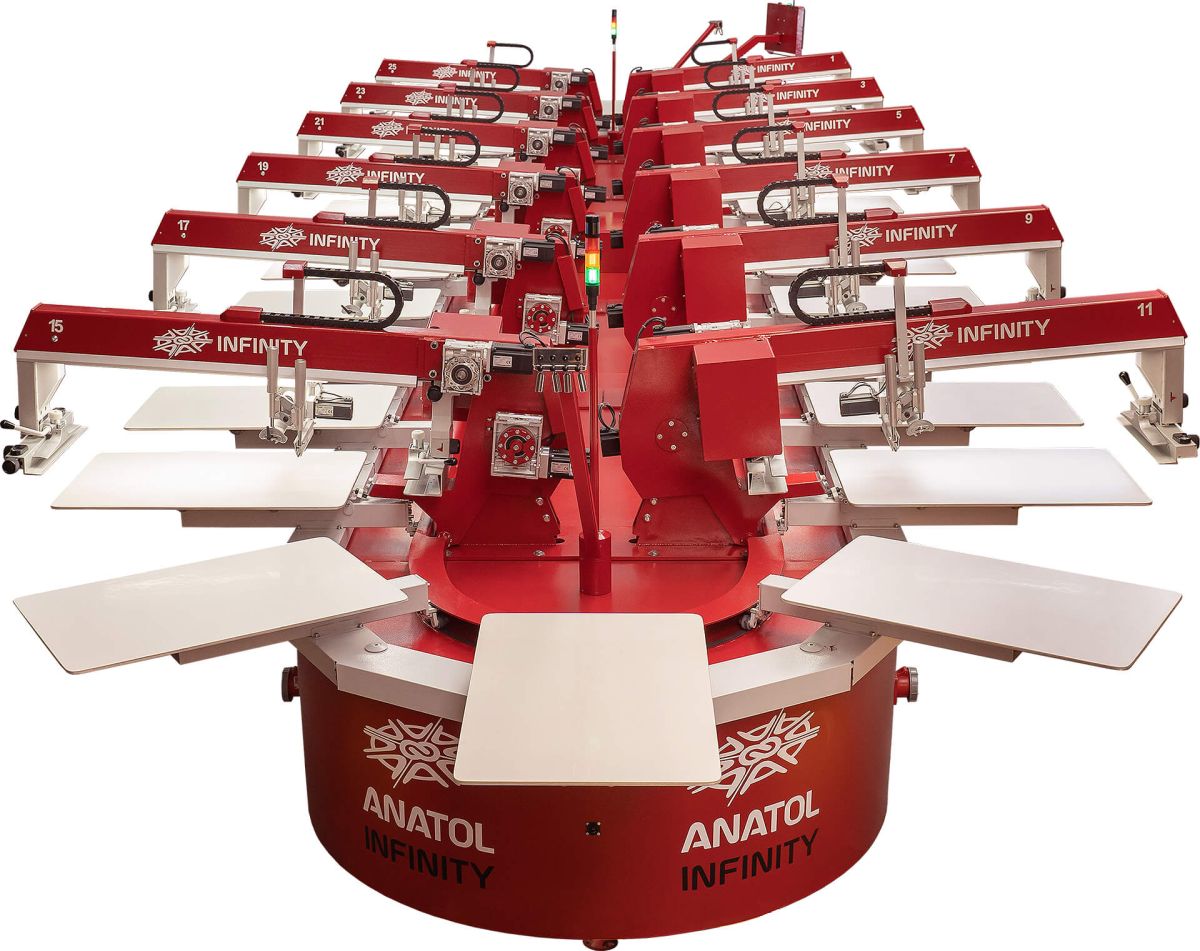

Овальный автоматический станок INFINITY
  • INFINITY - автоматический станок овального типа для многокрасочной печати на текстиле и других материалах. Овальная форма идеально подходит для помещений большой длины с близстоящими несущими колоннами. Конфигурации имеют модульную конструкцию и могут быть увеличены с 8голов/16столов до 50голов/56столов, в том числе и после инсталляции. Каждая печатная голова чередуется свободной секцией для установки флеш сушки, тем самым создавая идеальные условия для беспроблемной печати любыми видами красок на максимальной скорости. Доступные форматы печати включают большие размеры 50x71см, 76x101см и 101x124см.

    Трафаретный станок INFINITY обладает первой и единственной в мире полностью сервоприводной конструкцией. Помимо сервоприводов подъёма голов и вращения столов, каждая ракельная каретка также оснащена сервоприводом и имеет индивидуальный сенсорный блок управления с расширенным функционалом. Исключительно электромеханическая конструкция без пневматических элементов убирает необходимость в компрессоре, увеличивает ресурс станка на десятки лет и максимально упрощает техническое обслуживание.

    Центральная панель управления имеет большой сенсорный дисплей с диагональю 21". За функционал отвечает современная операционная система Aries™ 2-го поколения с русифицированным интерфейсом. Интегрированный Wi-Fi модуль позволяет устанавливать бесплатные автообновления, а также даёт возможность техническому специалисту подключаться удалённо для оперативного решения проблем.

  • Конструкция
    • Форматы печати 50x71см, 76x101см и 101x124см
    • Конфигурации от 8голов/16столов до 50голов/56столов
    • Сервопривод подъёма/опускания печатных столов
    • Сервопривод вращения печатных столов
    • Сервоприводы хода и давления ракелей/контрракелей
    • Полностью электромеханическая конструкция, не требующая дорогостоящей и сложной в уходе пневмосистемы с цилиндрами, трубками, компрессором и чиллером
    • Зоны загрузки/съёма материала с 3-мя столами в обоих торцах станка
    • Лазерные устройства для позиционирования материала с 4‑мя независимыми крестами в обеих зонах загрузки материала
    Панель управления
    • Центральная сенсорная панель с большим цветным 21" дисплеем
    • Современная многофункциональная операционная система Aries™ 2‑го поколения (онлайн симулятор доступен на https://aries2.anatol.com/)
    • Полностью русифицированный интерфейс с возможностью переключения на английский или другие языки
    • Модуль Wi-Fi для автообновлений программного обеспечения, а также дистанционного подключения техподдержки для решения неполадок
    • Память для сохранения шаблонов с настройками тиража (с указанием названия и даты создания, поиском)
    • Полная визуализация конфигурации овального станка с индикацией активированных печатных голов и флеш сушек для текущего тиража
    • Возможность установки индикации цвета краски для каждой печатной головы (по системе Pantone®, RGB или CMYK) в соответствии с текущим тиражом
    • Счётчик с возможностью установки текущего тиража, а также индикации количества отпечатков за весь день, пропущенных изделий и общего пробега
    • Индикатор текущей ориентировочной скорости печати (в десятках/час)
    • Возможность создания индивидуальных пользовательских профилей с различными правами доступа и личной статистикой для каждого оператора
    • Раздел техобслуживания с уведомлениями по мере эксплуатации определённого количества печатных циклов, а также пошаговыми инструкциями
    • Интегрированное руководство по эксплуатации для быстрого ориентирования оператора
    • Возможность изменения фоновых обоев рабочего стола, стиля иконок, а также чувствительности сенсорного экрана
    Панель управления (флеш)
    • Регулировка температуры сушки (0-190°C), а также времени сушки (0-10с) после набора заданной температуры
    • Режим поддержания мощности (0-100%) за указанное время (0-10с) между циклами
    • Функция предварительного прогрева столов с указанием времени (1-4с) и количества циклов (1-10), либо температуры при включённом датчике
    • Режим ожидания (1-100с) с удержанием минимальной мощности при приостановке печати
    • Возможность отключения датчика температуры для регулировки мощности излучения
    • Установка двух значений времени сушки (в пределах 0.1-10с) с возможностью моментального переключения между ними
    • Регулировка мощности излучения в пределах 0-100%
    • Ручной принудительный старт для теста образцов
    • Автораспознавание промежуточных сушек при подключении соединительным кабелем
    Печатные головы
    • Индивидуальные сенсорные блоки управления на каждой голове
    • Возможность сохранения цифровых настроек печатных голов в шаблон тиража
    • Фронтальные держатели трафаретных рам с быстрой фиксацией с помощью двух зажимных рычагов
    • Регулировка положения держателя рамы для работы с печатными формами разных размеров
    • Микроприводка по 3-м осям (вдоль, поперёк, вращение) с защитными/увеличительными стёклами
    • Индивидуальная регулировка печатного зазора на каждой голове
    • Индивидуальная регулировка скорости печати и орошения с панели управления карусели
    • Цифровая регулировка длины хода ракельной каретки
    • Регулировка угла наклона ракелей и контрракелей (0°-30° с шагом 5°)
    • Цифровая индивидуальная регулировка давления и угла наклона ракелей/контрракелей
    • Мгновенная установка/съём ракелей и контрракелей с помощью специальных креплений
    • Режим быстрой приладки с подъёмом столов с нулевым печатным зазором для удобного совмещения всех цветов
    • Режим тестовой печати с автовозвратом стола в изначальную позицию для проверки отпечатка
    • Режим "Мультипринт" с возможностью печати в несколько слоёв (до 10 прокатов ракеля)
    • Функция дополнительного орошения для печати быстросохнущими водными и сольвентными красками
    • Режим программирования до 8-ми печатных циклов для одного изделия (с независимой регулировкой количества прокатов ракеля и длительности подсушивания)
    • Кнопка принудительного перемещения запечатываемого материала под выбранную голову
    • Режим автозавершения печати тиража с поэтапным отключением голов и флеш сушек
    Печатные столы
    • Алюминиевые низкопрофильные печатные столы с термостойким резиновым покрытием (совместимы с M&R)
    • Держатели столов слайдерного типа для быстрой установки и съёма
    • Индексация столов по и против часовой стрелки
    • Функция автоповорота столов на пол-оборота для чистки сетки или проверки отпечатка
    • Режим опускания столов между прокатами ракеля (к примеру, для печати на материалах большой толщины)
    • Четырёхточечная регулировка параллельности каждого печатного стола
    • Регулировка скорости и ускорения вращения/возврата печатных столов
    • Регулировка задержки подъёма и опускания столов
    • Регулировка задержки индексации для подстраивания под рабочий темп оператора
    Комплектация
    • Комплект алюминиевых ракеледержателей с ракельным полотном (совместимы с M&R)
    • Комплект алюминиевых контрракелей (совместимы с M&R)
    • Две кнопки пропуска печати - со стороны загрузки и со стороны съёма материала
    Безопасность
    • Защитный барьер в зоне загрузки/съёма материала
    • Защитные барьеры между каждой печатной секцией
    • Механическая кнопка экстренной остановки на центральной панели управления
    • Два трёхцветных маяка с обоих торцов для оповещения о готовности к работе (зелёный), сброса позиции индексатора (жёлтый) или неисправности (красный)
    • Звуковое оповещение перед началом вращения столов (с регулировкой длительности)
    • Маркировка «CE» о соответствии стандартам качества и безопасности Европейского союза
    • Сертификат «UL» о соответствии стандартам качества и безопасности США
    Опции
    • Печатные столы сотовой конструкции для улучшения работы с водными красками и сольвентами
    • Разъёмы для питания флеш сушек через печатную машину
    • Столы различных форм и размеров для печати на любых типах изделий
    • Модификация для прохода станка в узкие дверные проёмы
    • Упор для точного центрирования всех печатных столов (для слайдер креплений)
    • Фронтальные держатели трафаретных рам
    • Альтернативные держатели столов пружинного типа для моментального съёма
    • Ножная педаль для работы в п/а режиме или пропуска печати
  •   INFINITY 12/28
    Конфигурация 12 голов, 28 столов, 10 свободных секций
    Зона загрузки/съёма 3 стола (спереди), 3 стола (сзади)
    Максимальный формат печати 508x711мм
    Максимальный формат рамы 711х1168мм
    Макс. толщина профиля рамы 50x50мм
    Формат печатных столов 508x711мм
    Максимальная скорость печати 800шт/ч
    Точность индексации +/- 0.025мм
    Макс. количество флеш сушек 12шт
    Компрессор Не требуется
    Электропитание 380-400В(AC), 50Гц, 26кВт
    Габариты Д-1265см, Ш-371см, В178см
