VOLT

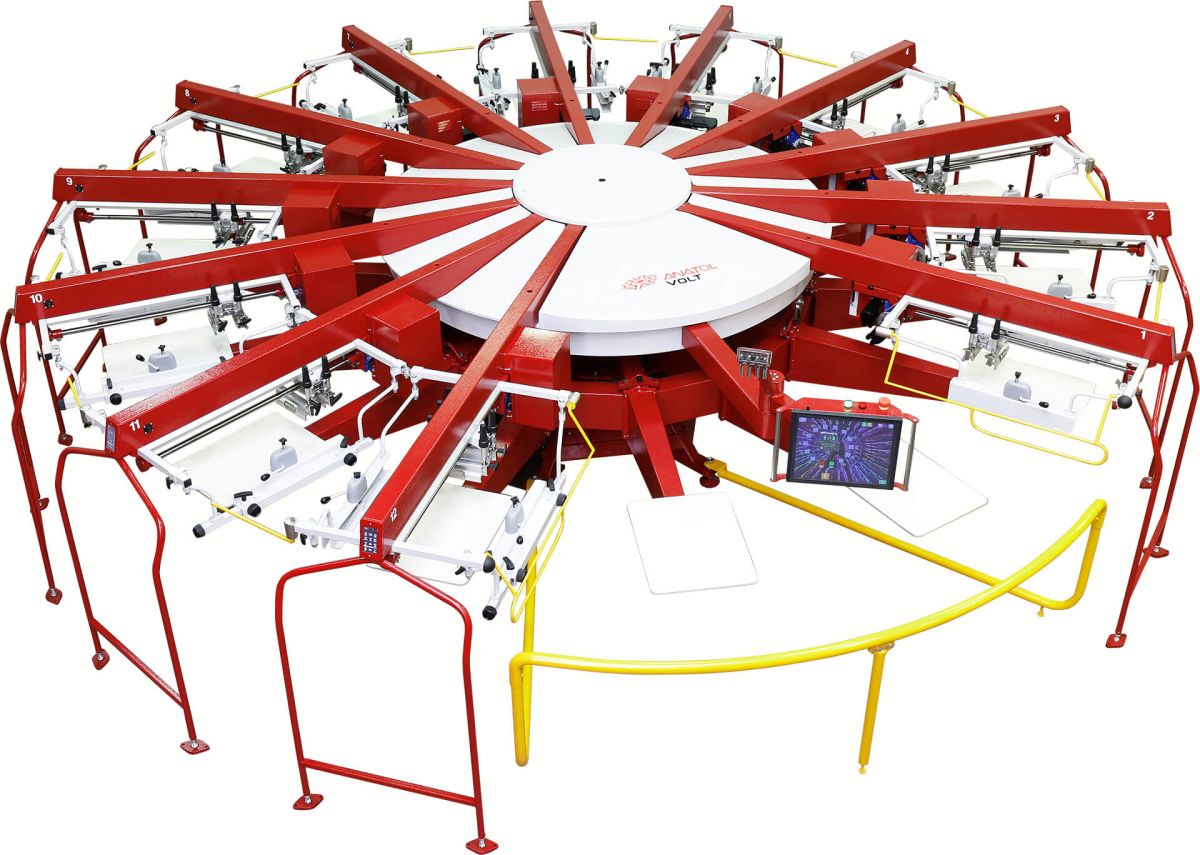

Автоматический карусельный станок для печати на текстиле
VOLT - премиальный флагман автоматических каруселей бренда «Anatol» для многокрасочной печати на текстиле и других материалах. Главной особенностью данной модели является полное отсутствие пневматических элементов, и как следствие - отсутствие необходимости в компрессоре. В основе лежат сервоприводы на подъём и вращение печатных столов, а также уникальные сервоприводы хода и давления ракелей/контрракелей (в соответствующей модификации). На выбор, как и у модели VECTOR, доступен универсальный диапазон форматов печати и конфигураций, позволяющий создать необходимую комбинацию в соответствии с поставленными задачами. Стандартные форматы печати - 38x40см, 40x45см, 50x50см или 50x71см. Для тотальной запечатки есть размеры 76x101см или 101x124см, доступные и с двойной индексацией (задействуется половина голов) и со стандартной. Стандартные конфигурации предлагаются от 4голов/6столов до 20голов/22столов. Для максимальной эргономики в секцию съёма материала может быть установлена дополнительная "нечётная" печатная голова, которую в любой момент можно отключить поднятием в вертикальное положение. Для совмещения цветов имеется трёхосевая микроприводка с удобными увеличительными стёклами. Печатный зазор регулируется центральным цифровым способом и предоставляет 38 параметров. Секция загрузки материала оснащена лазером с двумя крестами для позиционирования материала и изображения.
Панель управления у VOLT имеет большой сенсорный цветной дисплей. За функционал отвечает современная операционная система Aries™ 2-го поколения с русифицированным интерфейсом. Интегрированный Wi-Fi модуль позволяет устанавливать бесплатные автообновления, а также даёт возможность техническому специалисту подключаться удалённо для оперативного решения проблем. В маленьких конфигурациях панель управления оснащается креплением для её перемещения к любой голове, в то время как в больших конфигураций каждая печатная голова оснащается индивидуальным сенсорным блоком управления (в сервоприводной модификации).
Конструкция
- Стандартные форматы печати 38x40см, 40x45см, 50x50см и 50x71см
- Большие форматы печати 76x101см и 101x124см (доступны как с двойной, так и обычной индексацией)
- Конфигурации от 4голов/6столов до 20голов/22столов
- Сервопривод подъёма/опускания печатных столов
- Сервопривод вращения печатных столов
- Электроприводы хода и давления ракелей/контрракелей
- Полностью электромеханическая конструкция, не требующая дорогостоящей и сложной в уходе пневмосистемы с цилиндрами, трубками, компрессором и чиллером
Панель управления
- Сенсорная панель с большим цветным дисплеем 15" (для конфигураций с 18‑22 столами 17")
- Передвижное крепление панели управления для перемещения к любой голове (только для маленьких конфигураций с 6‑12 столами)
- Новое Современная многофункциональная операционная система Aries™ 2‑го поколения (онлайн симулятор доступен на https://aries2.anatol.com/)
- Полностью руссифицированный интерфейс с возможностью переключения на английский или другие языки
- Модуль Wi-Fi для автообновлений программного обеспечения, а также дистанционного подключения техподдержки для решения неполадок
- Память для сохранения шаблонов с настройками тиража (с указанием названия и даты создания, поиском)
- Полная визуализация конфигурации карусельного станка с индикацией активированных печатных голов и флеш сушек для текущего тиража
- Возможность установки индикации цвета краски для каждой печатной головы (по системе Pantone®, RGB или CMYK) в соответствии с текущим тиражом
- Счётчик с возможностью установки текущего тиража, а также индикации количества отпечатков за весь день, пропущенных изделий и общего пробега
- Индикатор текущей ориентировочной скорости печати (в десятках/час)
- Возможность создания индивидуальных пользовательских профилей с различными правами доступа и личной статистикой для каждого оператора
- Раздел техобслуживания с уведомлениями по мере эксплуатации определённого количества печатных циклов, а также пошаговыми инструкциями
- Интегрированное руководство по эксплуатации для быстрого ориентирования оператора
- Возможность изменения фоновых обоев рабочего стола, стиля иконок, а также чувствительности сенсорного экрана
Панель управления (флеш)
- Регулировка температуры сушки (0-190°C), а также времени сушки (0-10с) после набора заданной температуры
- Режим поддержания мощности (0-100%) за указанное время (0-10с) между циклами
- Функция предварительного прогрева столов с указанием времени (1-4с) и количества циклов (1-10), либо температуры при включённом датчике
- Режим "Мультипринт Флеш" для печати в несколько слоёв и их попеременного подсушивания на ближайшей флеш секции
- Регулировка времени сушки (в пределах 0.1-10с) для режима "Мультипринт Флеш"
- Режим ожидания (1-100с) с удержанием минимальной мощности при приостановке печати
- Возможность отключения датчика температуры для регулировки мощности излучения
- Установка двух значений времени сушки (в пределах 0.1-10с) с возможностью моментального переключения между ними
- Регулировка мощности излучения в пределах 0-100%
- Ручной принудительный старт для теста образцов
- Автораспознавание промежуточных сушек при подключении соединительным кабелем
Печатные головы
- Индивидуальные мембранные блоки управления на каждой голове (только для больших конфигураций с 14‑22 столами)
- Боковые держатели трафаретных рам с быстрой фиксацией с помощью двух зажимных рычагов
- Регулировка положения держателя рамы для работы с печатными формами разных размеров
- Новое Микроприводка по 3-м осям (вдоль, поперёк, вращение) с защитными/увеличительными стёклами
- Цифровая центральная регулировка печатного зазора (38 параметров, 0-9.5мм с шагом 0.25мм)
- Индивидуальная регулировка скорости печати и орошения с панели управления карусели
- Регулировка хода ракельной каретки за счёт передвижных сенсоров
- Регулировка угла наклона ракелей и контрракелей (0°-30° с шагом 5°)
- Индивидуальная регулировка давления ракелей и контрракелей
- Мгновенная установка/съём ракелей и контрракелей с помощью специальных креплений
- Режим быстрой приладки с подъёмом столов с нулевым печатным зазором для удобного совмещения всех цветов
- Режим тестовой печати с автовозвратом стола в изначальную позицию для проверки отпечатка
- Режим "Мультипринт" с возможностью печати в несколько слоёв (до 10 прокатов ракеля)
- Функция дополнительного орошения для печати быстросохнущими водными и сольвентными красками
- Режим программирования до 8-ми печатных циклов для одного изделия (с независимой регулировкой количества прокатов ракеля и длительности подсушивания)
- Кнопка принудительного перемещения запечатываемого материала под выбранную голову
- Режим автозавершения печати тиража с поэтапным отключением голов и флеш сушек
Сервопривод печати (модификация)
- Замена стандартных электроприводов печатных голов на продвинутые сервоприводы
- Замена мембранных блоков управления на сенсорные на каждой печатной голове
- Цифровая регулировка давления и угла наклона ракелей/контрракелей
- Цифровая регулировка длины хода ракельной каретки
- Возможность сохранения цифровых настроек печатных голов в шаблон тиража
Печатные столы
- Алюминиевые низкопрофильные печатные столы с термостойким резиновым покрытием (совместимы с M&R)
- Держатели столов слайдерного типа для быстрой установки и съёма
- Индексация столов по и против часовой стрелки
- Функция автоповорота столов на пол-оборота для чистки сетки или проверки отпечатка
- Режим опускания столов между прокатами ракеля (к примеру, для печати на материалах большой толщины)
- Четырёхточечная регулировка параллельности каждого печатного стола
- Лазерное устройство с 4‑мя независимыми линиями для позиционирования материала и изображения
- Регулировка скорости и ускорения вращения/возврата печатных столов
- Регулировка задержки подъёма и опускания столов
- Регулировка задержки индексации для подстраивания под рабочий темп оператора
Комплектация
- Комплект алюминиевых ракеледержателей с ракельным полотном (совместимы с M&R)
- Комплект алюминиевых контрракелей (совместимы с M&R)
- Две кнопки пропуска печати - со стороны загрузки и со стороны съёма материала
Безопасность
- Защитный барьер в зоне загрузки/съёма материала
- Защитные барьеры между каждой печатной секцией
- Механическая кнопка экстренной остановки на центральной панели управления
- Два световых индикатора для оповещения о готовности к работе (зелёный), сброса позиции индексатора (мигающий зелёный) или неисправности (красный)
- Звуковое оповещение перед началом вращения столов (с регулировкой длительности)
- Маркировка «CE» о соответствии стандартам качества и безопасности Европейского союза
- Сертификат «UL» о соответствии стандартам качества и безопасности США
Опции
- Добавление/удаление голов для создания нестандартной конфигурации (5/8, 9/10,..)
- Функция отключения голов (подъёма в вертикальное положение) для создания дополнительной зоны загрузки и съёма
- Индивидуальная регулировка печатного зазора на каждой голове
- Мембранные панели управления на каждой печатной голове для маленьких конфигураций с 6‑12 столами
- Замена стандартных столов 41x56см на комплект под максимальный формат печати
- Столы различных форм и размеров для печати на любых типах изделий
- Модификация для прохода станка в узкие дверные проёмы (проход 66см для 6 и 8 столов, проход 69см для 10 и 12 столов)
- Упор для точного центрирования всех печатных столов (для слайдер креплений)
- Фронтальные держатели трафаретных рам
- Альтернативные держатели столов пружинного типа для моментального съёма
- Ножная педаль для работы в п/а режиме или пропуска печати
| VOLT-S-4/6 | VOLT-S-6/8 | VOLT-S-8/10 | VOLT-S-10/12 | |
|---|---|---|---|---|
| Конфигурация | 4 головы, 6 столов | 6 голов, 8 столов | 8 голов, 10 столов | 10 голов, 12 столов |
| Макс. формат печати | 381x406мм | 381x406мм | 381x406мм | 381x406мм |
| Макс. формат рамы | 533х711мм | 533х711мм | 533х711мм | 533х711мм |
| Стандартные паллеты | 406х558мм | 406х558мм | 406х558мм | 406х558мм |
| Панель управления | Передвижная | Передвижная | Передвижная | Передвижная |
| Компрессор | ||||
| Эл. питание (1Фаза) | 208-230В (AC), 50Гц, 18А | 208-230В (AC), 50Гц, 20А | 208-230В (AC), 50Гц, 31А | 208-230В (AC), 50Гц, 36А |
| Эл. питание (3Фазы) | 208-230В (AC), 50Гц, 11А | 208-230В (AC), 50Гц, 13А | 208-230В (AC), 50Гц, 18А | 208-230В (AC), 50Гц, 20А |
| Габариты | Диаметр - 285см | Диаметр - 310см | Диаметр - 341см | Диаметр - 376см |
| VOLT-M-4/6 | VOLT-M-6/8 | VOLT-M-8/10 | VOLT-M-10/12 | VOLT-M-12/14 | |
|---|---|---|---|---|---|
| Конфигурация | 4 головы, 6 столов | 6 голов, 8 столов | 8 голов, 10 столов | 10 голов, 12 столов | 12 голов, 14 столов |
| Макс. формат печати | 406x457мм | 406x457мм | 406x457мм | 406x457мм | 406x457мм |
| Макс. формат рамы | 584х838мм | 584х838мм | 584х838мм | 584х838мм | 584х838мм |
| Стандартные паллеты | 406х558мм | 406х558мм | 406х558мм | 406х558мм | 406х558мм |
| Панель управления | Передвижная | Передвижная | Передвижная | Передвижная | Передвижная |
| Компрессор | |||||
| Эл. питание (1Фаза) | 208-230В (AC), 50Гц, 18А | 208-230В (AC), 50Гц, 20А | 208-230В (AC), 50Гц, 31А | 208-230В (AC), 50Гц, 36А | - |
| Эл. питание (3Фазы) | 208-230В (AC), 50Гц, 11А | 208-230В (AC), 50Гц, 13А | 208-230В (AC), 50Гц, 18А | 208-230В (AC), 50Гц, 20А | 208-230В (AC), 50Гц, 23А |
| Габариты | Диаметр - 295см | Диаметр - 333см | Диаметр - 374см | Диаметр - 412см | Диаметр - 475см |
| VOLT-L-4/6 | VOLT-L-6/8 | VOLT-L-8/10 | VOLT-L-10/12 | VOLT-L-12/14 | VOLT-L-14/16 | VOLT-L-16/18 | VOLT-L-18/20 | |
|---|---|---|---|---|---|---|---|---|
| Конфигурация | 4 головы, 6 столов | 6 голов, 8 столов | 8 голов, 10 столов | 10 голов, 12 столов | 12 голов, 14 столов | 14 голов, 16 столов | 16 голов, 18 столов | 18 голов, 20 столов |
| Макс. формат печати | 508x508мм | 508x508мм | 508x508мм | 508x508мм | 508x508мм | 508x508мм | 508x508мм | 508x508мм |
| Макс. формат рамы | 660х914мм | 660х914мм | 660х914мм | 660х914мм | 660х914мм | 660х914мм | 660х914мм | 660х914мм |
| Стандартные паллеты | 406х558мм | 406х558мм | 406х558мм | 406х558мм | 406х558мм | 406х558мм | 406х558мм | 406х558мм |
| Панель управления | Передвижная | Передвижная | Передвижная | Передвижная | Стационарная | Стационарная | Стационарная | Стационарная |
| Компрессор | ||||||||
| Эл. питание (1Фаза) | 208-230В (AC), 50Гц, 18А | 208-230В (AC), 50Гц, 20А | 208-230В (AC), 50Гц, 31А | 208-230В (AC), 50Гц, 36А | - | - | - | - |
| Эл. питание (3Фазы) | 208-230В (AC), 50Гц, 11А | 208-230В (AC), 50Гц, 13А | 208-230В (AC), 50Гц, 18А | 208-230В (AC), 50Гц, 20А | 208-230В (AC), 50Гц, 23А | 208-230В (AC), 50Гц, 32А | 208-230В (AC), 50Гц, 36А | 208-230В (AC), 50Гц, 38А |
| Габариты | Диаметр - 318см | Диаметр - 366см | Диаметр - 417см | Диаметр - 465см | Диаметр - 508см | Диаметр - 559см | Диаметр - 600см | Диаметр - 651см |
| VOLT-XL-6/8 | VOLT-XL-8/10 | VOLT-XL-10/12 | VOLT-XL-12/14 | VOLT-XL-14/16 | VOLT-XL-16/18 | VOLT-XL-18/20 | |
|---|---|---|---|---|---|---|---|
| Конфигурация | 6 голов, 8 столов | 8 голов, 10 столов | 10 голов, 12 столов | 12 голов, 14 столов | 14 голов, 16 столов | 16 голов, 18 столов | 18 голов, 20 столов |
| Макс. формат печати | 508x711мм | 508x711мм | 508x711мм | 508x711мм | 508x711мм | 508x711мм | 508x711мм |
| Макс. формат рамы | 660х1092мм | 660х1092мм | 660х1092мм | 660х1092мм | 660х1092мм | 660х1092мм | 660х1092мм |
| Стандартные паллеты | 406х558мм | 406х558мм | 406х558мм | 406х558мм | 406х558мм | 406х558мм | 406х558мм |
| Панель управления | Передвижная | Передвижная | Передвижная | Стационарная | Стационарная | Стационарная | Стационарная |
| Компрессор | |||||||
| Эл. питание (1Фаза) | 208-230В (AC), 50Гц, 20А | 208-230В (AC), 50Гц, 31А | 208-230В (AC), 50Гц, 36А | - | - | - | - |
| Эл. питание (3Фазы) | 208-230В (AC), 50Гц, 13А | 208-230В (AC), 50Гц, 18А | 208-230В (AC), 50Гц, 20А | 208-230В (AC), 50Гц, 23А | 208-230В (AC), 50Гц, 32А | 208-230В (AC), 50Гц, 36А | 208-230В (AC), 50Гц, 38А |
| Габариты | Диаметр - 422см | Диаметр - 458см | Диаметр - 503см | Диаметр - 549см | Диаметр - 595см | Диаметр - 635см | Диаметр - 691см |
